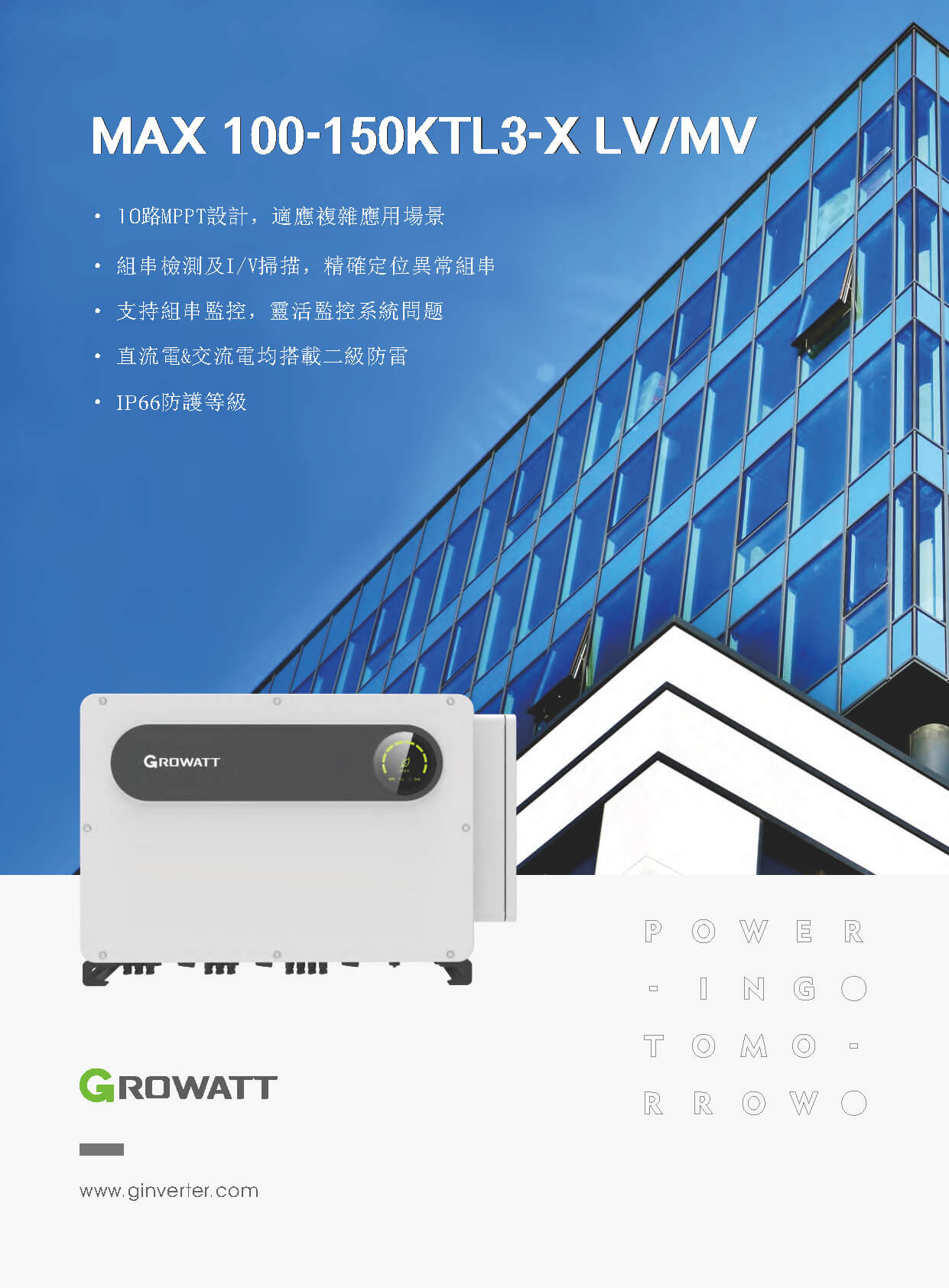

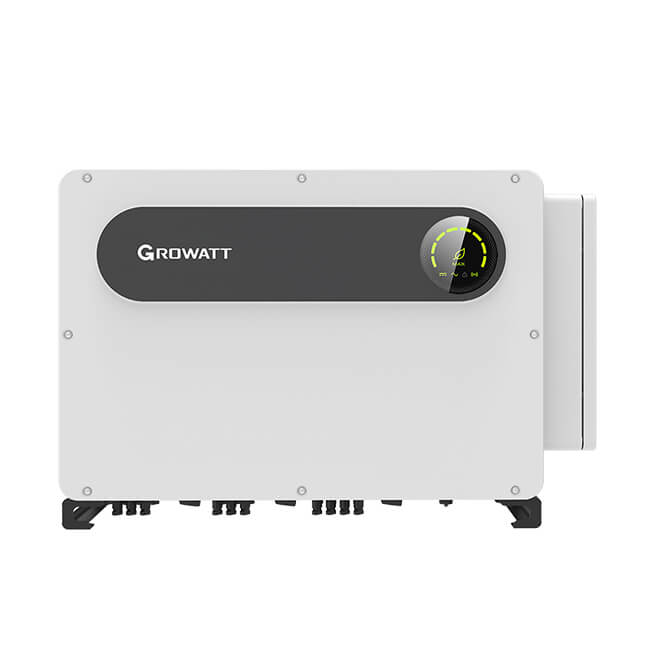

MAX 100-150KTL3-X LV/MV
- 10路MPPT設計，適應複雜應用場景
- 組串檢測及I/V掃描，精確定位異常組串
- 支持組串監控，靈活監控系統問题
- 直流電&交流電均搭載二級防雷
- IP66防護等級
| MAX 100KTL3-X LV | MAX 125KTL3-X LV/MV |
| MAX 150KTL3-X MV |
應用場景
· 10路MPPT設計，適應複雜應用場景
· 組串檢測及I/V掃描，精確定位異常組串
· 支持組串監控，靈活監控系統問题
· 直流電&交流電均搭載二級防雷
· IP66防護等級
技術參數
| MAX 100KTL3-X LV | MAX 125KTL3-X LV/MV | MAX 150KTL3-X MV | |
|---|---|---|---|
| 最大直流輸入功率(W) | |||
| 最大直流輸入電壓(V) | 1100V | ||
| 啟動電壓 | 195V | ||
| 額定輸入電壓 | 600V | 600/720V | 720V |
| MPPT電壓範圍 | 180V-1000V | ||
| MPPT數量 | 10/2 | ||
| 最大輸入組串數 | |||
| 每路MPPT最大輸入電流 | 32A | ||
| 每路MPPT最大短路電流 | 40A |
| MAX 100KTL3-X LV | MAX 125KTL3-X LV/MV | MAX 150KTL3-X MV | |
|---|---|---|---|
| 額定交流輸出功率 | 100KW | 125KW | 150KW |
| 最大交流輸出功率 | 110KVA | 137.5KVA | 165KVA |
| 額定輸出電壓 | 380V | 380/480V | 480V |
| 額定輸出頻率 | 60Hz | ||
| 最大輸出電流 | 167.1A | 208.9/165.4A | 198.5A |
| MAX 100KTL3-X LV | MAX 125KTL3-X LV/MV | MAX 150KTL3-X MV | |
|---|---|---|---|
| 最大效率 | 98.8% | 98.8% / 99% | 99% |
| 歐洲效率 | 98.4% | 98.5% | 98.5% |
| 直流極性反接保護 | 具備 | ||
| 直流輸入開關 | 具備 | ||
| 直流浪湧保護 | 具備 | ||
| 絕緣阻抗保護 | 具備 | ||
| 交流浪湧保護 | 具備 | ||
| 輸出短路保護 | 具備 | ||
| 接地故障監測 | 具備 | ||
| 電網監測 | 具備 | ||
| 孤島保護 | 具備 | ||
| 殘餘電流檢測 | 具備 | ||
| 電弧故障檢測 | 具備 |
| 尺寸(長/寬/高)mm | 970/640/345 | ||
| 重量 | 84kg | ||
| 夜間自耗電 | <1W | ||
| 拓樸結構 | 無變壓器 | ||
| 散熱方式 | 智能风冷 | ||
| 防護等級 | IP66 | ||
| 直流端子類型 | MC4 |
| 顯示 | LED | ||
| 通讯埠:USB/RS485/WIFI | 标配/标配/选配 | ||
| 保固：5年/10年 | 標配/選配 |
