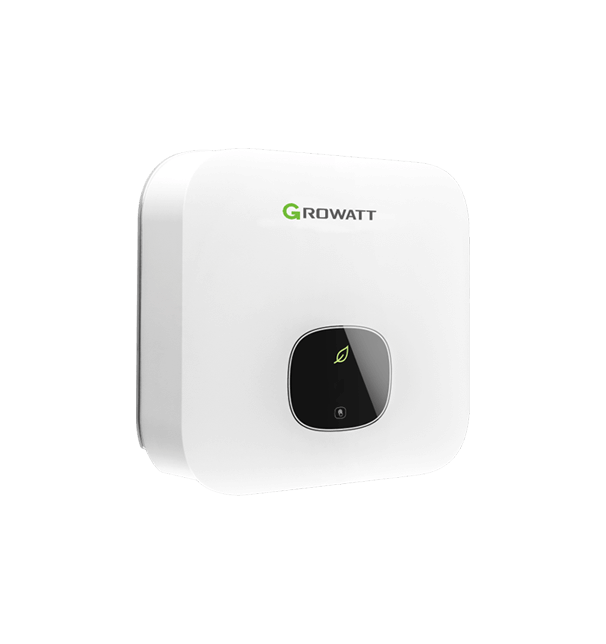

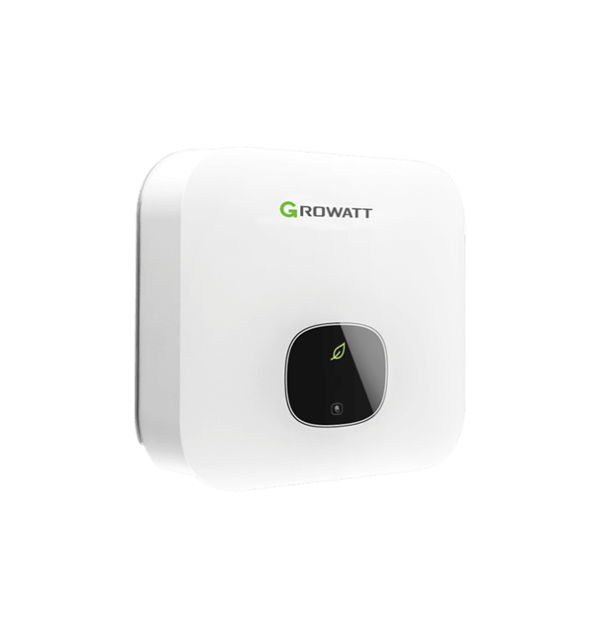

MIN3000-6000TL-X
最大轉換效率98.4%，雙路MPPT，OLED顯示和觸摸按鍵。
型號表：
| MIN3000TL-X | MIN5000TL-X |
| MIN6000TL-X |
應用場景
小型屋頂，可適應組件朝向不一致情況，單相220V電壓並網
簡單易用
OLED顯示，觸摸按鍵設計，操作簡單 採用高分子航空材料，產品重量減輕45%
高效發電
最大效率98.4%，發電更優 直流1.4倍超配，交流1.1倍過載 直流寬電壓範圍，早啟晚停，發電時間更長
安全可靠
IP65防護等級，直流二級防雷 電感散熱與主散熱器分離設計，自然冷卻
技術參數
| MIN 3000TL-X | MIN 5000TL-X | MIN 6000TL-X | |
|---|---|---|---|
| 最大直流輸入功率(W) | 4200W | 7000W | 8100W |
| 最大直流輸入電壓(V) | 550V | ||
| 啟動電壓 | 100V | ||
| 額定輸入電壓 | 360V | ||
| MPPT電壓範圍 | 70-550 | ||
| MPPT數量 | 2 | ||
| 最大輸入組串數 | 1 | ||
| 每路MPPT最大輸入電流 | 12.5A | ||
| 每路MPPT最大短路電流 | 16A |
| MIN 3000TL-X | MIN 5000TL-X | MIN 6000TL-X | |
|---|---|---|---|
| 額定交流輸出功率 | 3000W | 5000W | 6000W |
| 最大交流輸出功率 | 3300VA | 5500VA | 6600VA |
| 額定輸出電壓 | 220V | ||
| 額定輸出頻率 | 60Hz | ||
| 最大輸出電流 | 14.3A | 23.9A | 28.7A |
| 電網連接類型 | 單向 |
| MIN 3000TL-X | MIN 5000TL-X | MIN 6000TL-X | |
|---|---|---|---|
| 最大效率 | 98.2% | 98.4% | 98.4% |
| 欧洲效率 | 97% | 97.2% | 97.2% |
| MIN 3000TL-X | MIN 5000TL-X | MIN 6000TL-X | |
|---|---|---|---|
| 直流極性反接保護 | 具備 | ||
| 直流輸入開關 | 具備 | ||
| 直流浪湧保護 | 具備 | ||
| 絕緣阻抗保護 | 具備 | ||
| 交流浪湧保護 | 具備 | ||
| 輸出短路保護 | 具備 | ||
| 接地故障監測 | 具備 | ||
| 電網監測 | 具備 | ||
| 孤島保護 | 具備 | ||
| 殘餘電流檢測 | 具備 | ||
| 電弧故障檢測 | 具備 |
| 尺寸(長/寬/高)mm | 375/350/160 | ||
| 重量 | 10.8kg | ||
| 工作溫度範圍 | 25ºc~+60ºc | ||
| 噪音指數 | ≤25 dB(A) | ||
| 最高工作海拔 | 4000m | ||
| 夜間自耗電 | <1w | ||
| 拓樸結構 | 無變壓器 | ||
| 散熱方式 | 自然冷卻 | ||
| 防護等級 | IP65 | ||
| 相對溼度 | 0~100% | ||
| 直流端子類型 | MC4 | ||
| 交流端子類型 | 即插即用端子 |
| 顯示 | OLED+LED/WIFI+APP | ||
| RS485/USB | 標配 | ||
| WIIFI/GPRS/4G/LAN/RF | 選配 | ||
| 保固：5年/10年 | 標配/可選 |
