產品分類

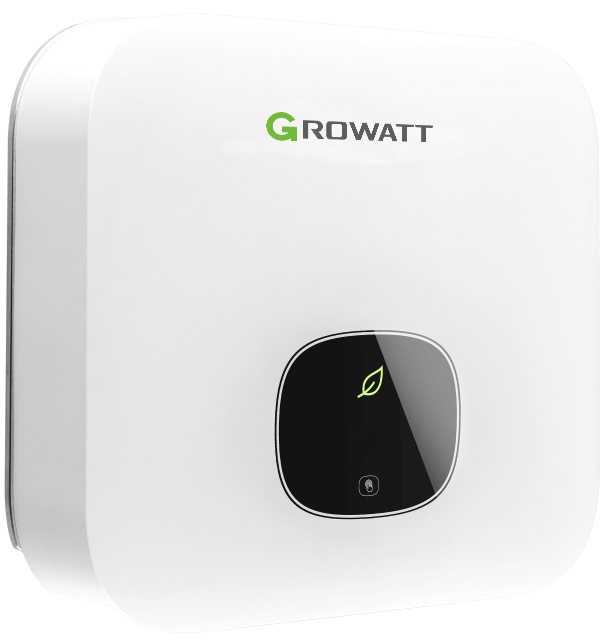

MID 17-25KTL3-X

最高效率98.75%,雙路MPPT,外觀精美

應用場景

家庭屋頂或院落的小型分佈式項目,三相380V電壓並網

簡單易用

OLED顯示,觸摸按鍵設計,操作簡單,全新的散熱設計,重量和體積減少50%

高效發電

最大效率98.75%,直流超配高達1.3倍直流寬電壓範圍,早啟晚停,發電時間更長

安全可靠

IP65防護等級,智能風冷多種監控方式可選

技術參數

  MID 17KTL3-X MID 20KTL3-X MID 22KTL3-X MID 25KTL3-X
最大直流輸入功率 22100W 26000W 28600W 32500W
最大直流輸入電壓 1100V 1100V 1100V 1100V
啟動電壓 250V 250V 250V 250V

MPPT工作電壓範圍/額定輸入電壓

200V-1000V / 580V 200V-1000V / 580V 200V-1000V / 580V 200V-1000V / 580V
各組串最大輸入電流 25A 25A 25A 25A

MTV數量/每路MPPT組串數

2/2+2 2/2+2 2/2+2 2/2+3
  MID 17KTL3-X MID 20KTL3-X MID 22KTL3-X MID 25KTL3-X
額定交流輸出功率 17000W 20000W 22000W 25000W
最大交流輸出功率 18800VA 22000VA 22000VA 25000VA
最大交流輸出電流 27.4A 31.9A 31.9A 36.2A
額定輸出電壓/範圍 400V / 340-440V 400V / 340-440V 400V / 340V-440V 400V / 340V-440V
電網頻率/範圍 為50Hz,60Hz的/±5HZ 為50Hz,60Hz的/±5HZ 為50Hz,60Hz的/±5HZ 為50Hz,60Hz的/±5HZ
功率因數 1 1 1 1
THDI <3% <3% <3% <3%
交流連接類型 3W + N + PE 3W + N + PE 3W + N + PE 3W + N + PE
  MID 17KTL3-X MID 20KTL3-X MID 22KTL3-X MID 25KTL3-X
最大效率 98.75% 98.75% 98.75% 98.75%
中國效率 98.6% 98.6% 98.6% 98.6%
MPPT效率 99.9% 99.9% 99.9% 99.9%
  MID 17KTL3-X MID 20KTL3-X MID 22KTL3-X MID 25KTL3-X
直流極性反接保護 具備 具備 具備 具備
直流輸入開關 具備 具備 具備 具備

直流浪湧保護

具備 具備 具備 具備

絕緣阻抗檢測

具備 具備 具備 具備

交流浪湧保護

具備 具備 具備 具備

交流短路保護

具備 具備 具備 具備

組串故障監控

可選 可選 可選 可選

電弧故障檢測

可選 可選 可選 可選
  MID 17KTL3-X MID 20KTL3-X MID 22KTL3-X MID 25KTL3-X
尺寸(寬/高/厚)mm 525/395/222 525/395/222 525/395/222 525/395/222
重量 23公斤 23公斤 23公斤 23公斤
運行溫度範圍 -25℃…+60℃ -25℃…+60℃ -25℃…+60℃ -25℃…+60℃
噪音指數 ≤50dB(A) ≤50dB(A) ≤50dB(A) ≤50dB(A)
最高海拔 4000米 4000米 4000米 4000米
夜間自耗電 <1W <1W <1W <1W
拓撲結構 無變壓器 無變壓器 無變壓器 無變壓器
冷卻方式 智能冷卻 智能冷卻 智能冷卻 智能冷卻
防護等級 IP65 IP65 IP65 IP65
相對濕度 0-100%,無冷凝 0-100%,無冷凝 0-100%,無冷凝 0-100%,無冷凝
  MID 17KTL3-X MID 20KTL3-X MID 22KTL3-X MID 25KTL3-X
直流輸入連接器 H4/MC4(可選) H4/MC4(可選) H4/MC4(可選) H4/MC4(可選)
交流輸出連接器 連接器 連接器 連接器 連接器
顯示 OLED + LED / WIFI + APP OLED + LED / WIFI + APP OLED + LED / WIFI + APP OLED + LED / WIFI + APP

通訊接口:USB/RS485/WIFIGPRS/4G

具備/具備可選/可選/可選

具備/具備可選/可選/可選

具備/具備可選/可選/可選

具備/具備可選/可選/可選

質保:5年/10年 標配/可選 標配/可選 標配/可選 標配/可選
CQC,CE,VDE 0126-1-1,IEC 62109,G83,AS4777,AS / NZS 3100 I CEI0-21,VDE-AR-N4105,EN50438

下載文件​

文件名 文件大小 文件類型 下載
MID 17-25KTL3-X技術參數 0.6M .pdf 下載
文件名 文件大小 文件類型 下載
MID 17-25KTL3-X用戶手冊 5.39M .pdf 下載
文件名 文件大小 文件類型 下載
MID 17-25KTL3-X CQC證書 1.6M .pdf 下載
